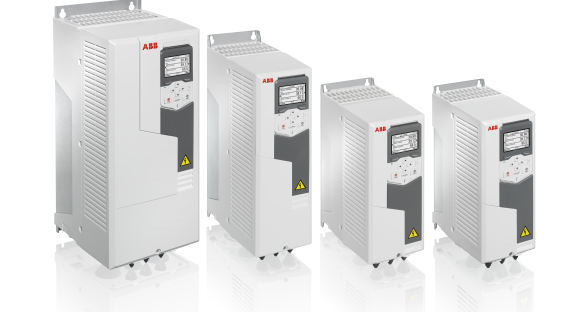

HƯỚNG DẪN CƠ BẢN SỬ DỤNG BIẾN TẦN ABB ACS550

       Để đảm bảo an toàn, kiểm tra áp-tô-mát (MCCB) hoặc khởi động từ (MC) đã ở trạng thái  OFF trước khi đấu vào nguồn điện.

II              1. Các thông số cài đặt cơ bản:

LED
Hiển thị
Tên thông số Mô tả
REF Lệnh điều khiển tần số Cài đặt tần số cơ bản khi không sử dụng điều chỉnh tốc độ
khi chạy

1001 Phương pháp lựa chọn chức năng chạy Lựa chọn_ 2: Đặt tín hiệu chân DI1= chạy thuận, DI2= hướng quay
3: Sử dụng tín hiệu kích xung( 3 wire)
9: Kích hoạt DI1= chạy thuận, DI2= chạy ngược
1103 Phương pháp chọn tín hiệu tham chiếu tần số Lựa chọn_ 0: Sử dụng phím mũi tên tăng giảm tần số
1: Sử dụng tín hiệu vào chân AI1
2: Sử dụng tín hiệu vào chân AI2
1104 Cài đặt tần số nhỏ nhất cho tín hiệu AI1 0 Hz – 500 Hz
1105 Cài đặt tần số lớn nhất cho tín hiệu AI1 0 Hz – 500 Hz
1401 Cài đặt đầu ra role đa chức năng Lựa chọn_ 2: role đóng khi biến tần chạy
                  4: role đóng khi có lỗi xảy ra
2003 Xác định dòng điện cực đại cho phép của động cơ 1.8-2 Idm
2008 Xác định tần số đầu ra lớn nhất của biến tần     0-500 Hz
2102 Lựa chọn chế độ dừng Lựa chọn_ 1: biến tần dừng theo thời gian giảm tốc
                  2: biến tần dừng tự do
2202 Thời gian tăng tốc 0-1800s
2203 Thời gian tăng tốc 0-1800s



Nhóm thông số Tên thông số Mô tả nhóm
01 OPERATING DATA Cho phép người dung theo dõi trạng thái hoạt động của biến tần,điện áp,tần số,tín hiệu…..
03 BK giá trị thực tế Theo dõi thông tin liên lạc fieldbus
04 FAULT HISTORY Lưu trữ lịch sử lỗi của biến tần
10 START/STOP/DIR Xác định tín hiệu cho chạy,dừng và thay đổi hướng
11 REFERENCE SELECT Các chức năng lựa chọn tần số
12 CONSTANT SPEEDS Xác định các tập hợp các giá trị không đổi
13 ANALOG INPUTS Xác định giới hạn cho tín hiệu đầu vào
14 RELAY OUTPUTS Xác định điều kiện kích hoạt role đầu ra của biến tần
15 ANALOG OUTPUTS Xác định giá trị cho tín hiệu ra dòng điện 4-20mA
16 SYSTEM CONTROLS Xác định các biến khóa hệ thống và cho phép hoạt động
20 LIMITS Xác định giới hạn nhỏ nhất và lớn nhất
21 START/STOP Cách thức điều khiển khởi động và dừng động cơ
22 ACCEL/DECEL Xác định tỷ lệ tăng tốc và giảm tốc
24 TORQUE CONTROL Kiểm soát hoạt động momen xoắn
26 MOTOR CONTROL Các biến sử dụng kiểm soát động cơ
30 FAULT FUNCTIONS Kiểm soát hoạt động lỗi của biến tần
31 AUTOMATIC RESET Quy định điều kiện để tự động reset
33 INFOMATION Chứa các thông tin của biến tần
34 PANEL DISPLAY Xác định nội dung hiển thị màn hình biến tần
40 PROCESS PID Các tham số cho điều khiển PID
50 ENCODER Thiết lập cho sử dụng bộ mã hóa xung
51 EXT COM MODULE Xác định cho bộ chuyển đổi fieldbus module truyền thông
98 OPTIONS Các giao tiếp tùy chọn để liên kết với biến tần
99 START UP-DATA Mô tả tín hiệu thực tế cho ACS 550
