Biến Tần Inverter BỘ VS-DC biến tần vào 1p 220v ra 3p 220v SV022IG5A-4

Đăng ngày 13-09-2018 09:36:43 PM - 1947 Lượt xem
Mã sản phẩm: MPD00445
Giá bán: 21.500.000 đ/Bộ
Biến tần vào 1p 220v ra 3p 220v SV022IG5A-4
Đây là giá hệ thống. Hãy liên hệ với chúng tôi để được giá tốt nhất. Xin chân thành cảm ơn!
Cài đặt biến tần LS IG5A

Số lượng

Cài đặt biến tần LS IG5A
Cài đặt thời gian tăng tốc :
Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => hiện ACC => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị (Thay đổi vị trí con trỏ bằng phím Lùi / Tới) => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Cài đặt thời gian giảm tốc :
Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => hiện DEC => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị (Thay đổi vị trí con trỏ bằng phím Lùi / Tới) => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Cài đặt công suất động cơ
Ở màn hình hiện tần số, nhấn mũi tên phải => đến khi hiện H0 => nhấn Lên / Xuống => hiện H30 => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị (Thay đổi vị trí con trỏ bằng phím Lùi / Tới) => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Cài đặt bảo vệ quá tải
Ở màn hình hiện tần số, nhấn mũi tên phải => đến khi hiện F0 => nhấn Lên / Xuống => hiện F51 => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị (Thay đổi vị trí con trỏ bằng phím Lùi / Tới) => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Cài đặt lệnh chạy trên bàn phím, chỉnh tần số trên bài phím
Lệnh chạy : Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => đến hiện DRV => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị = 0 => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Lệnh tần số : Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => đến hiện Frq => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị = 0 => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Cài đặt lệnh chạy ở công tắc ngoài, chỉnh tần số biến trở ngoài
Lệnh chạy : Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => đến hiện DRV => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị = 1 => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Lệnh tần số : Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => đến hiện Frq => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị = 3 => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Đấu dây biến tần LS IG5A
Đấu dây động lực

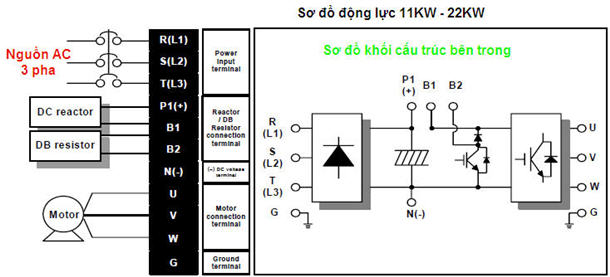

Nguồn vào 3 pha R, S, T. Nếu là 1 pha thường vào R, T. Động cơ đấu vào U, V, W. B1, B2 dùng để gắn điện trở hãm động năng. Sơ đồ có dạng như sau
Đối với biến tần IG5A công suất 11KW đến 22KW có thêm cuộn kháng DC (DC Reactor)

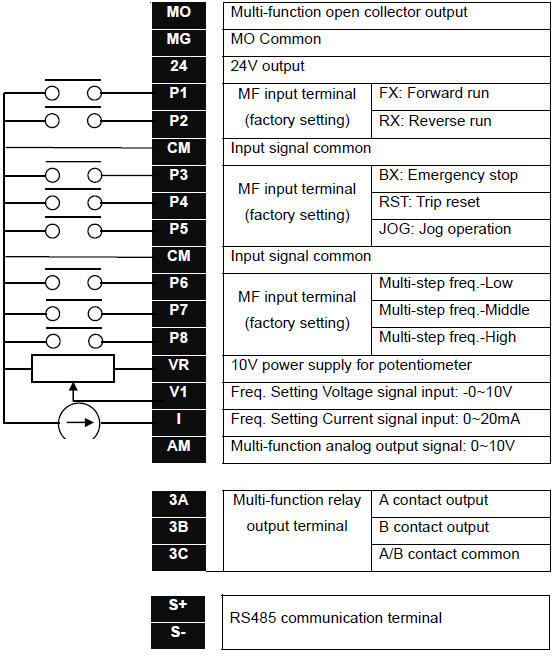

Đấu dây điều khiển
Nếu điều khiển động cơ trực trên bàn phím của biến tần ta dùng sơ đồ cơ bản như sau :

Biến tần vào 1p 220v ra 3p 220v SV022IG5A-4
Đây là giá hệ thống. Hãy liên hệ với chúng tôi để được giá tốt nhất. Xin chân thành cảm ơn!

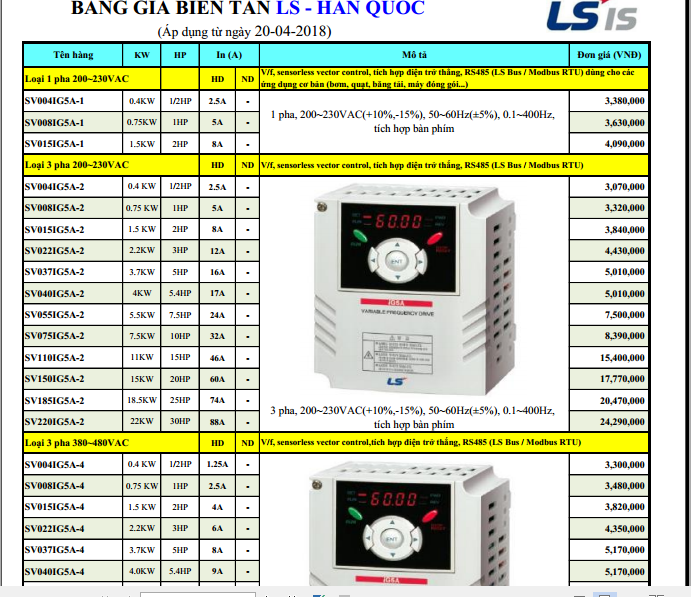

S 1P và 3P biến tần LS
