Hướng dẫn cài đặt biến tần LS dòng IG5A

Thứ năm - 18/10/2018 05:57
Hướng dẫn cài đặt biến tần LS dòng IG5ACài đặt biến tần LS IG5ACài đặt biến tần LS IG5ACài đặt thời gian tăng tốc : Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => hiện ACC => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị (Thay đổi vị trí con trỏ bằng phím Lùi / Tới) => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Hướng dẫn cài đặt biến tần LS dòng IG5A
Cài đặt thời gian giảm tốc : Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => hiện DEC => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị (Thay đổi vị trí con trỏ bằng phím Lùi / Tới) => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.Cài đặt công suất động cơ Ở màn hình hiện tần số, nhấn mũi tên phải => đến khi hiện H0 => nhấn Lên / Xuống => hiện H30 => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị (Thay đổi vị trí con trỏ bằng phím Lùi / Tới) => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.Cài đặt bảo vệ quá tải Ở màn hình hiện tần số, nhấn mũi tên phải => đến khi hiện F0 => nhấn Lên / Xuống => hiện F51 => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị (Thay đổi vị trí con trỏ bằng phím Lùi / Tới) => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.Cài đặt lệnh chạy trên bàn phím, chỉnh tần số trên bài phím Lệnh chạy : Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => đến hiện DRV => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị = 0 => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận. Lệnh tần số : Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => đến hiện Frq => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị = 0 => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.Cài đặt lệnh chạy ở công tắc ngoài, chỉnh tần số biến trở ngoàiLệnh chạy : Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => đến hiện DRV => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị = 1 => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.Lệnh tần số : Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => đến hiện Frq => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị = 3 => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.Đấu dây biến tần LS IG5AĐấu dây động lựcNguồn vào 3 pha R, S, T. Nếu là 1 pha thường vào R, T. Động cơ đấu vào U, V, W. B1, B2 dùng để gắn điện trở hãm động năng. Sơ đồ có dạng như sau Đối với biến tần IG5A công suất 11KW đến 22KW có thêm cuộn kháng DC (DC Reactor) Đấu dây điều khiểnNếu điều khiển động cơ trực trên bàn phím của biến tần ta dùng sơ đồ cơ bản như sau :

Cài đặt biến tần LS IG5A
Cài đặt biến tần LS IG5A
Cài đặt thời gian tăng tốc :
   Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => hiện ACC => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị (Thay đổi vị trí con trỏ bằng phím Lùi / Tới) => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Cài đặt thời gian giảm tốc :
   Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => hiện DEC => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị (Thay đổi vị trí con trỏ bằng phím Lùi / Tới) => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Cài đặt công suất động cơ
   Ở màn hình hiện tần số, nhấn mũi tên phải => đến khi hiện H0 => nhấn Lên / Xuống => hiện H30 => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị (Thay đổi vị trí con trỏ bằng phím Lùi / Tới) => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Cài đặt bảo vệ quá tải
    Ở màn hình hiện tần số, nhấn mũi tên phải => đến khi hiện F0 => nhấn Lên / Xuống => hiện F51 => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị (Thay đổi vị trí con trỏ bằng phím Lùi / Tới) => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Cài đặt lệnh chạy trên bàn phím, chỉnh tần số trên bài phím
   Lệnh chạy : Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => đến hiện DRV => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị = 0 => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
  Lệnh tần số : Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => đến hiện Frq => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị = 0 => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Cài đặt lệnh chạy ở công tắc ngoài, chỉnh tần số biến trở ngoài
Lệnh chạy : Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => đến hiện DRV => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị = 1 => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Lệnh tần số : Ở màn hình hiện tần số, nhấn mũi tên Lên / Xuống => đến hiện Frq => nhấn Enter (nút tròn ở giữa) => Chỉnh Lên / Xuống thay đổi giá trị = 3 => nhấn Enter => Số chớp nháy =>nhấn Enter lần nữa xác nhận.
Đấu dây biến tần LS IG5A
Đấu dây động lực

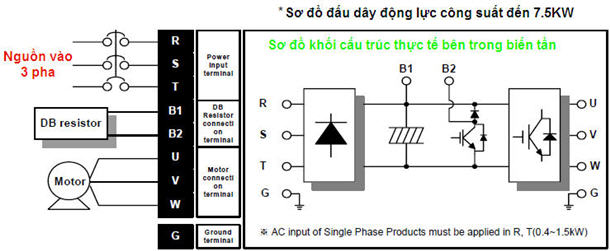

Nguồn vào 3 pha R, S, T. Nếu là 1 pha thường vào R, T. Động cơ đấu vào U, V, W. B1, B2 dùng để gắn điện trở hãm động năng. Sơ đồ có dạng như sau

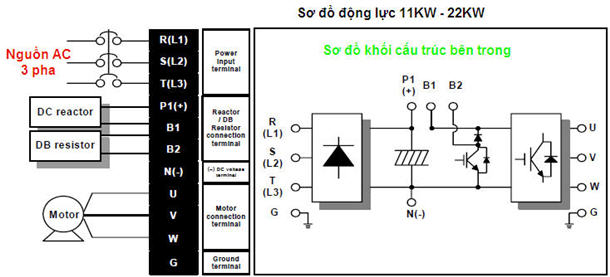

Đối với biến tần IG5A công suất 11KW đến 22KW có thêm cuộn kháng DC (DC Reactor)

Đấu dây điều khiển

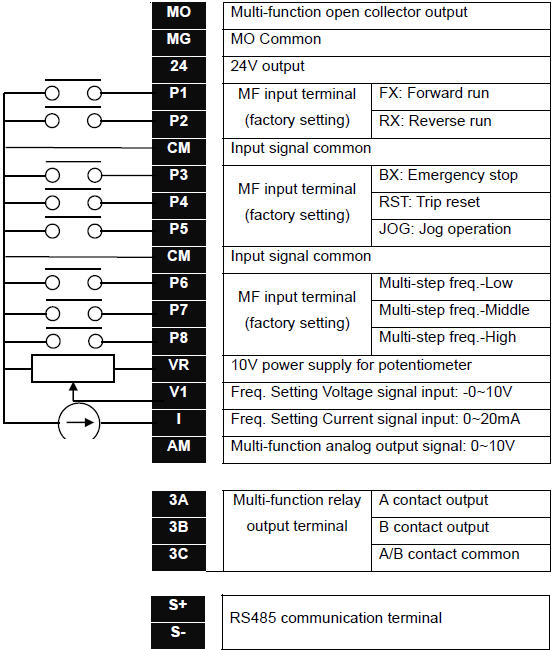

Nếu điều khiển động cơ trực trên bàn phím của biến tần ta dùng sơ đồ cơ bản như sau :
